此篇文章主要是講解FFC排線是什么，它的一些標準參數和特點

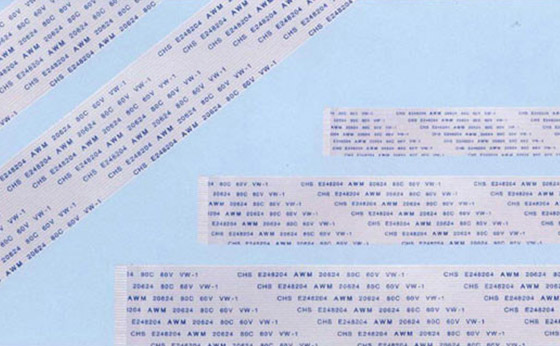

一：FFC排線簡介
FFC排線是一種柔軟的扁平狀的線纜，我們可以隨意地選擇FFC排線的導線的數目和導線的間距大小，FFC排線是為了讓聯線變得更加方便，這可以使得電子產品的體積大幅度地減少，幫助商家提高生產的效率，還可以幫助廠家減少生產成本。FFC排線最適合放在電子產品的主板和它們的移動部件的中間，PCB板之間以及作為電子設備之間的數據的傳輸線。因此，FFC排線被廣泛用于各種類型的打印機、掃描儀、復印機、音響、繪圖儀、電視機等電器設備和它們的主板之間的信號傳輸線和連接線，在當代的科技時代，是隨處可見的。
二：FFC排線的特點
FFC排線器具有優良的柔韌性，可以靈活地運用到各個場合上，并且可以自由地折疊和彎曲，做千萬次的滑動都不成問題。不僅如此，FFC排線器還供方便地使用，體積也十分小巧，配線程序十分簡單易懂，每個人都可以自行操作。
三：FFC排線器的標準參數
FFC排線器的標準包括以下幾個方面：PIN數、FFC排線器間距、FFC排線器內部的導體的尺寸、排線器裸線的長度、補強板的長度等。
1.FFC排線器的PIN指數范圍在20-100之間；
2.FFX排線器的間距有七個標準：0.3mm,0.5mm,0.8mm,1.0mm,1.25mm,1.27mm,2.54mm；
3.FFC排線器內部的導體的尺寸有八個標準：0.035*0.3mm,0.05*0.5mm,0.05*0.7mm,0.05*1.0mm,0.1*0.5mm,0.1*0.7mm,0.1*0.8mm,0.1*1.6mm；
4.FFC排線器的螺線長度范圍為3-10mm；
5.FFC排線器的補強板長度為3.5-20mm。
